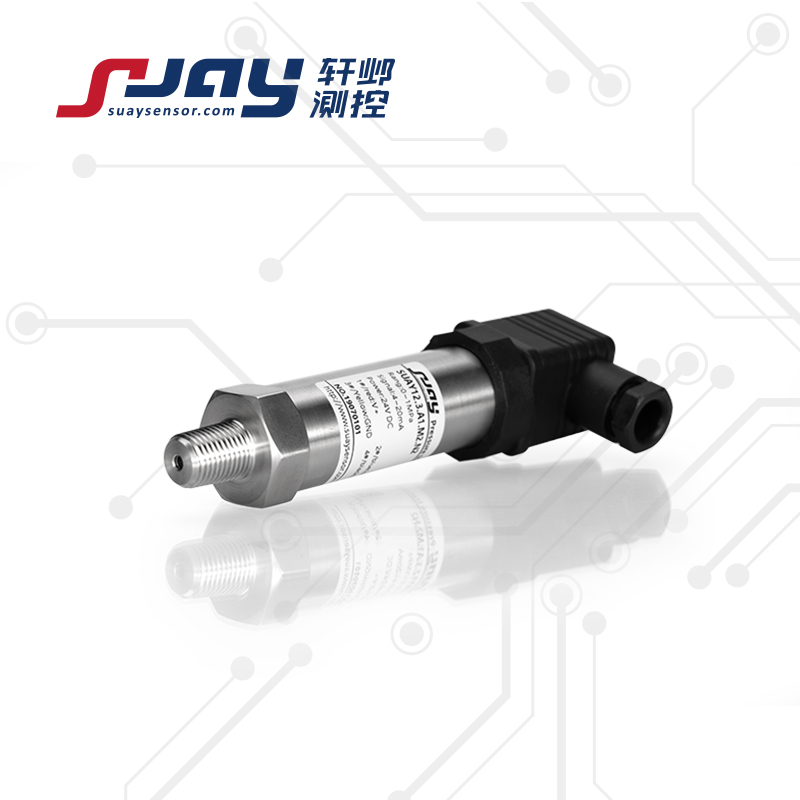

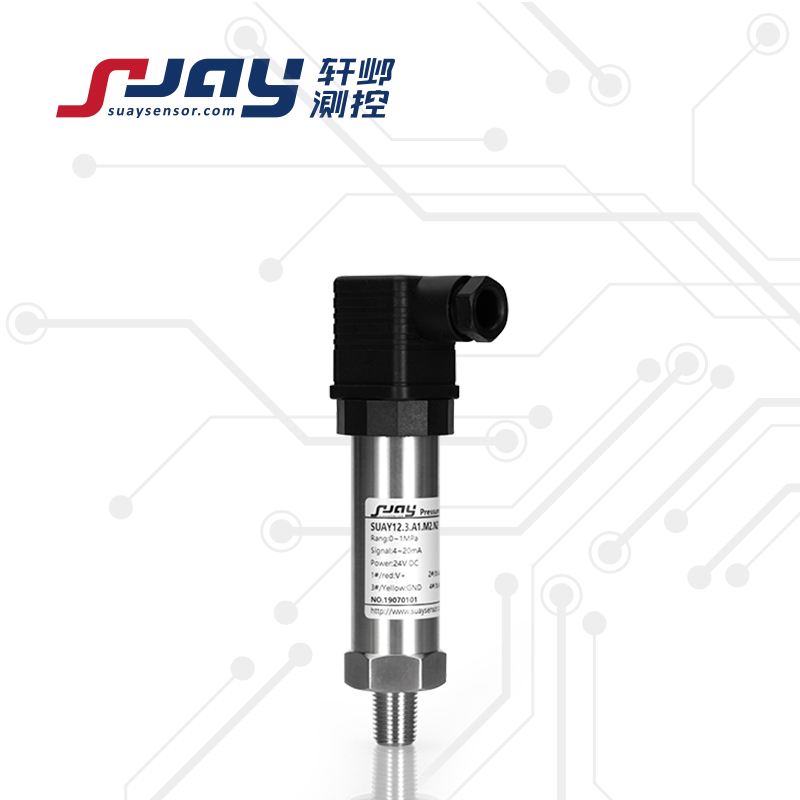

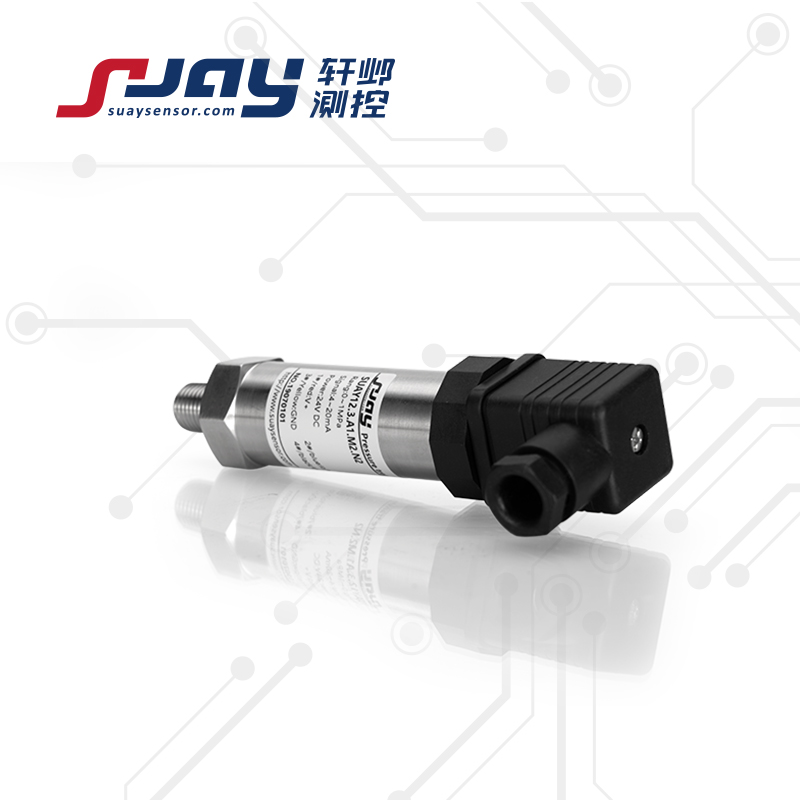

SUAY12高精度壓力傳感器/變送器采用進口壓力感測核心元件，軍工級的信號處理單元，先進的智能補償技術，輔以合理、精密的外圍模擬器件，使得該系列產品在綜合精度、靜態性能、溫度性能、使用體驗等方面皆具有優良的產品技術、性能和質量。廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域，可實現對壓力和液位的極高精度測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點：
l 精度高，最高可至0.075%FS
l 體積小、測量范圍寬
l 全不銹鋼一體化密封結構，極大的拓展了使用環境
l 配備過壓保護、EMC，適用于復雜工況的精確測量，極大的提高了產品的耐用性。
l 可根據用戶要求提供RS485數字信號輸出（SUAY自定義協議/MODBUS RTU/IEEE754浮點數）
產品性能指標：
|
測量范圍
|
-100KPa~0-20KPa...1MPa...100MPa（表壓、負壓、復合壓）
|
|
測量介質
|
與316不銹鋼兼容的氣體或液體
|
|
靜態精度①
|
±0.075%FS ±0.1%FS ±0.15%FS
|
|
信號輸出/供電
|
4-20mA 0-5V 0-10V 1-5V
|
12-36VDC(典型24VDC)
|
|
0.5-4.5V
|
5VDC/12-36VDC(典型24VDC)
|
|
數字信號輸出RS485
|
5V/5-16VDC/24VDC
|
|
工作溫度
|
-40～85℃
|
|
補償溫度
|
-20～70℃（可根據用戶要求分段補償）
|
|
貯存溫度
|
-40～100℃
|
|
長期穩定性
|
典型：±0.1%FS/年 最大：±0.15%FS/年
|
|
零點溫度漂移
|
典型：±0.01%FS/℃ 最大：±0.02%FS/℃
|
|
靈敏度溫度漂移
|
典型：±0.01%FS/℃ 最大：±0.02%FS/℃
|
|
過載能力
|
2倍滿量程壓力或最大110MPa（取最小值）
|
|
有效測量壽命
|
﹥106壓力循環（P:10-90%FS）
|
|
抗振動性
|
20g ，（IEC 60068-2-6）
|
|
抗沖擊性
|
20g ， 11mS
|
|
響應時間
|
≤1ms
|
|
分辨率
|
大于10-5（通常受限采集顯示設備，理論無限小）
|
|
負載電阻
|
≤（U-12）/0.02 Ω（電流輸出） ; >100KΩ（電壓輸出）
|
|
絕緣電阻
|
200M?，100VDC
|
|
壓力接口
|
M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
|
|
電氣連接
|
接插件或直出電纜2m
|
|
接口及殼體材料
|
304/316L不銹鋼
|
|
外殼防護
|
IP65（插頭型） IP67（電纜型）
|
|
安全防爆
|
Ex iaⅡ CT5（本安）
|
|
密封圈
|
氟橡膠
|
|
傳感器膜片
|
不銹鋼316L
|
|
產品重量
|
約150克
|
注：①包含非線性、遲滯和重復性
選型參數對照表
|
型號
|
量程
|
精度
|
輸出
|
安裝螺紋
|
電氣連接
|
特定參數
|
|
SUAY12
|
-100KPa~0
...20KPa
...100MPa
量程可選
|
5:±0.075%FS
4:±0.1%FS
3:±0.15%FS
|
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
D:RS485
V0:定制
|
M1:M20*1.5
M2:G1/4
可選：
M3:G1/2 M4:NPT1/4
M0:定制
|
N1:直出2米
N2:赫斯曼插頭
N3:航空插頭
|
E:本案防爆
P:平膜型
|
|
SUAY12.4.A1.M1.N1.E
|
選型提示：
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
